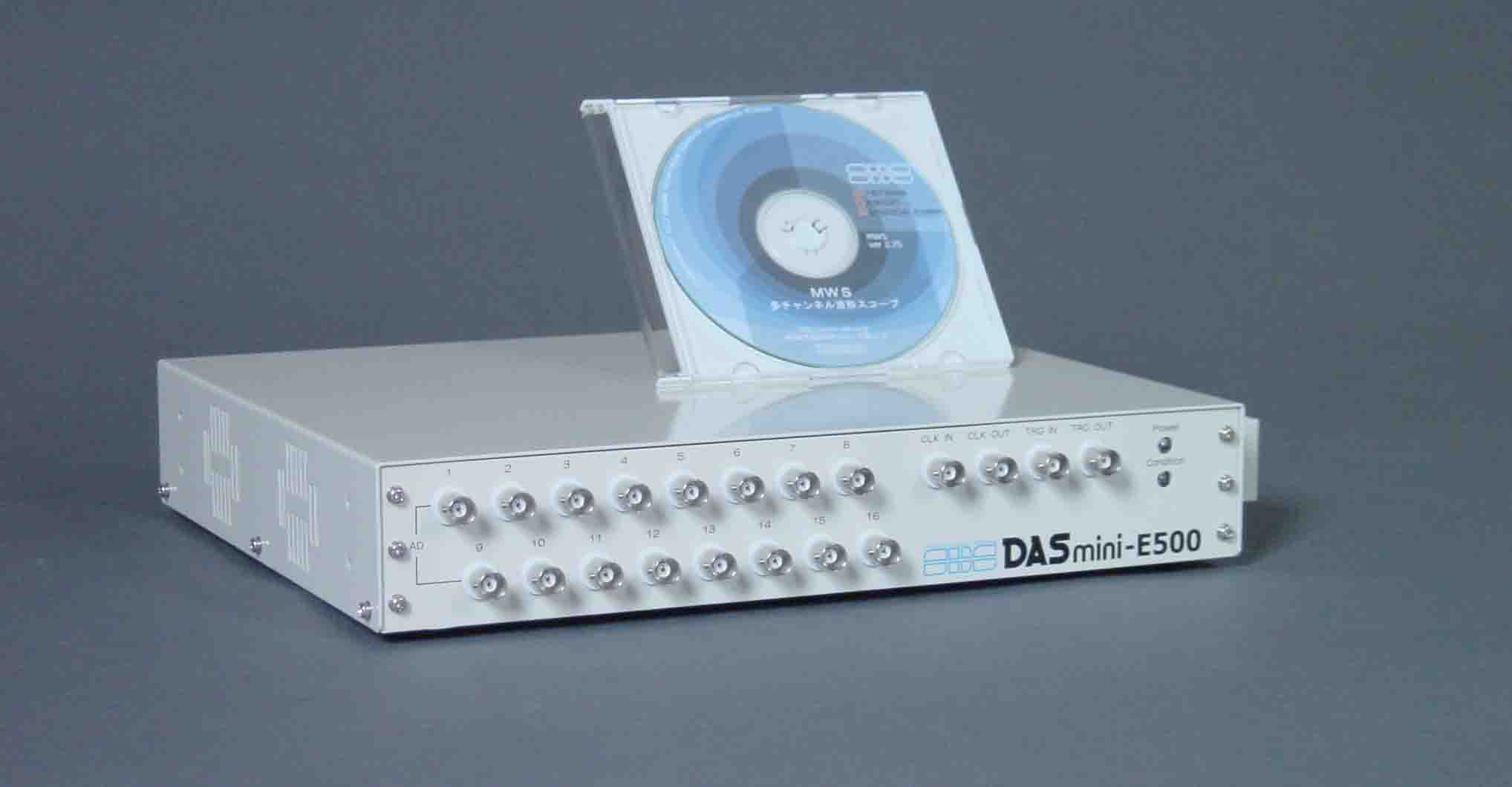

| ■概要 |
|---|
| DASmini-E500シリーズは、ノートPCと接続し、ポータブルな計測 システムを実現します。音、振動をはじめ、温度、圧力など各種のセンサーからのアナログ信号のデータ収集・計測がPCを使用して簡単にできます。車載計測をはじめ、現場に持ち込んでの計測によるフィールドワークなどポータブルユースやPC対応の計測ニーズに応える目的で開発されました。 12ビットから16ビットのAD変換器をチャンネル毎に搭載し全チャンネル同時サンプル方式になっています。データ収集の最高サンプリング周波数は40kHzから1MHzを実現し、高速、高精度な計測、解析を可能にしました。 DASmini-E500シリーズ は、世界標準であるEthernetをホスト・インタフェースとしネットワーク環境下でのオンラインデータ収集を可能にする高速多チャンネルAD変換システムです |
| ■特長 | |
|---|---|
|
|
■フレキシブルなデータ収集システムを実現します。「高速過渡現象・低速連続収集」 |
|
|---|---|
| ■多現象同時計測に適した、全チャンネル同時サンプリング方式。 アナログ信号入力は、サンプリングクロックにより、各チャンネル独立したAD変換器で全チャンネルの同時サンプリングを行い、チャンネル間の位相差の少ないデータ収集及び計測チャンネルの増加に伴う最高サンプリング速度低下の改善を図っています。 |
■12〜16ビットの高速・高精度AD変換器を採用。 AD変換器は、分解能12、16ビットの2種を用意しています。又、最高ユーザーの使用目的やシステム規模に合わせ最適なモジュール選択ができるよう各種の製品を備えています。 |
| ■ Ethernetインタフェースによるネットワーク環境下でのオンラインデータ収集。 世界標準であるEthernetによりネットワーク環境下でオンラインデータ収集・制御を可能にします。Ethernetを採用することで、WSやPCに標準インタフェースとして装備されているオープンな環境を利用でき用意にシステムを構築することができます。
|
■
ユーザープログラムとリンクが容易な基本サブルーチンプログラムをサポート。 条件設定やコマンド指令は、すべてホストCPUからのプログラマブル方式によって行なわれます。 |
| ■
多彩な計測モードをサポート。 ソフトウェアによるノントリガモード、トリガ信号によるトリガモード、ポストトリガモード、プリトリガモードが可能です。トリガソースは、外部信号トリガ（標準）の他に入力信号トリガ（オプション）も可能です。 |
■
サンプリングクロックコントロール タイムベースに8.0000MHz(時間軸分析用)、8.1920MHz(周波数軸分析用)の水晶発信子を内蔵し、分析目的に合わせさて最適なサンプリングクロックが使用できます。さらに、サンプリングクロックはプログラマブルに１μsec〜2sec（各ベースクロックのタップで分周）の設定が可能です。 |
| ■ ダブルバッファメモリ バッファメモリとして、32Mワード（標準、オプションにて64Mワード可能）メモリを装備しております。高速サンプリング（トータルデータ量が2Mワード／秒を超える場合）時にはトランジェントメモリとして動作し、１チャンネル時では、32Mワード、16チャンネル時は2Mワードの計測を可能とし、低速サンプリングではダブルバッファメモリとして動作し、下記の条件を満足している場合は、無限メモリとして考える事ができます。 |
|
| ■共通仕様 | ||
|---|---|---|
| 動作設定 | プログラマブル | |
| 動作モード | AD動作モード | ノーマルモード トリガモード リトリガモード プリトリガモード ポストトリガモード |
| チャンネル設定方式 | ランダム指定（計測するＣＨ、及び順序を任意に設定） | |
| サンプリング機能 | タイムベース | 内部：8.0000MHz,8.1920MHz 外部クロック入力(TTL) |
| クロック設定 | 24ビットカウンタで分周して設定（約0.5Ｈｚ〜最高サンプリング周波数） | |
| 最大サンプリング数 | 32Mサンプル/使用チャンネル数、無限（ダブルバッファ動作時） | |
| クロック出力 | サンプリングクロックの同期信号を出力 | |
| トリガ機能 | トリガソース | 外部信号トリガ（標準） 入力信号トリガ（オプション） |
| チャンネル数 | １チャンネル | |
| 信号形式 | シングルエンド | |
| 入力電圧 | ±5V（標準）、±10V（オプション） | |
| 入力インピーダンス | 1Mオーム | |
| トリガスロープ | 立ち上がり、立ち下がり | |
| トリガレベル | ±5Vを128分割 | |
| トリガモード | トリガ リトリガ プリトリガ ポストトリガ |
|
| 最大プリトリガサイズ | (メモリ容量／2-100）／計測チャンネル数 |
|
| データバッファメモリ | トランジェントメモリ方式、又はダブルバッファメモリ方式 | 32Mワード（標準） (64Mワードオプションあり） |
| データ形式 | 2'sコンプリメント | |
| アナログ入力形式 | シングルエンド | |
| アナログ入力コネクタ | ＢＮＣコネクタ | |
| ホストコンピュータインタフェース | Ethernet（TCP/IP)、10BASE-T/100BASE-TX | |
| ソフトウェア | DASBOX基本サブルーチンプログラム（各種ＯＳ対応、別売） 多チャンネル波形スコープ「ＭＷＳ」（別売） |
|
| ■一般仕様 | ||||
|---|---|---|---|---|
| 形状（高）×（幅）×（奥行） | 55mm×320mm×260mm | |||
| 重量 | 約4kg | |||
| 供給電源 | DC +12V 4A | |||
| 電圧変動範囲 | 9.2V〜16V | |||
| 使用環境 | 周囲温度0℃〜+45℃、湿度20%〜85%（但し、結露しないこと） | |||
| ■モデル別仕様 | |||||||
|---|---|---|---|---|---|---|---|
モデル名 |
12/300K | 12/1000K | 16/40K | 16/100K | 16/333K | 16/1000K | |
| 仕様 | |||||||
A D |
入力チャンネル数 | 16CH | |||||
| 入力信号形式 | シングルエンド | ||||||
| 入力電圧 | ±5V(オプションで±10V指定可） | ||||||
| 入力インピーダンス | 1Mオーム以上 | ||||||
| サンプリング方式 | 全チャンネル同時サンプリング | ||||||
| AD変換分解能 | 12ﾋﾞｯﾄ | 16ﾋﾞｯﾄ | |||||
| 最高サンプリング周波数 | 300kHz | 1MHz | 40kHz | 100kHz | 333kHz | 1MHz | |
| ■オプション | |||
|---|---|---|---|
|
品名 | モデル名 | 備考 |
| １ | 入力信号トリガ | TRG-P500 | 16CH |
| ２ | 入力電圧変更（±10V) | IN10V-OP | 16CH |
| ３ | ＡＣアダプタ | POW-1204E | |
| ４ | 入力電圧変更（±10V) | IN10V-OP | 16CH |
| ５ | デジタル入力 | DI32P2E1 | DI32ビット、パルス入力２CH、エンコーダ入力１CH |
| ６ | デジタル出力 | DO32 | DO32ビット |

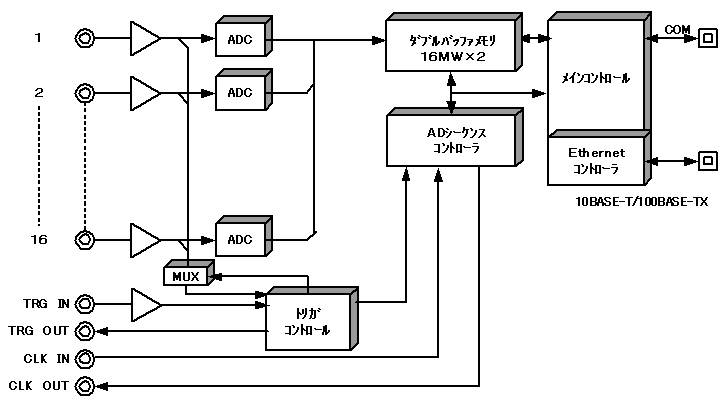

| ■ブロック図 |
|---|
 |
