PCI-Bus対応AD・DA変換ボードシリーズ

■高速多チャンネルトランジェントメモリシステムボード　PC-Gシリーズ(16ﾋﾞｯﾄ）
■24ビットΔΣオーバーサンプリングAD・DAボード　PC-SAD2400シリーズ（24ﾋﾞｯﾄ）

---

■高速多チャンネルトランジェントメモリシステムボード

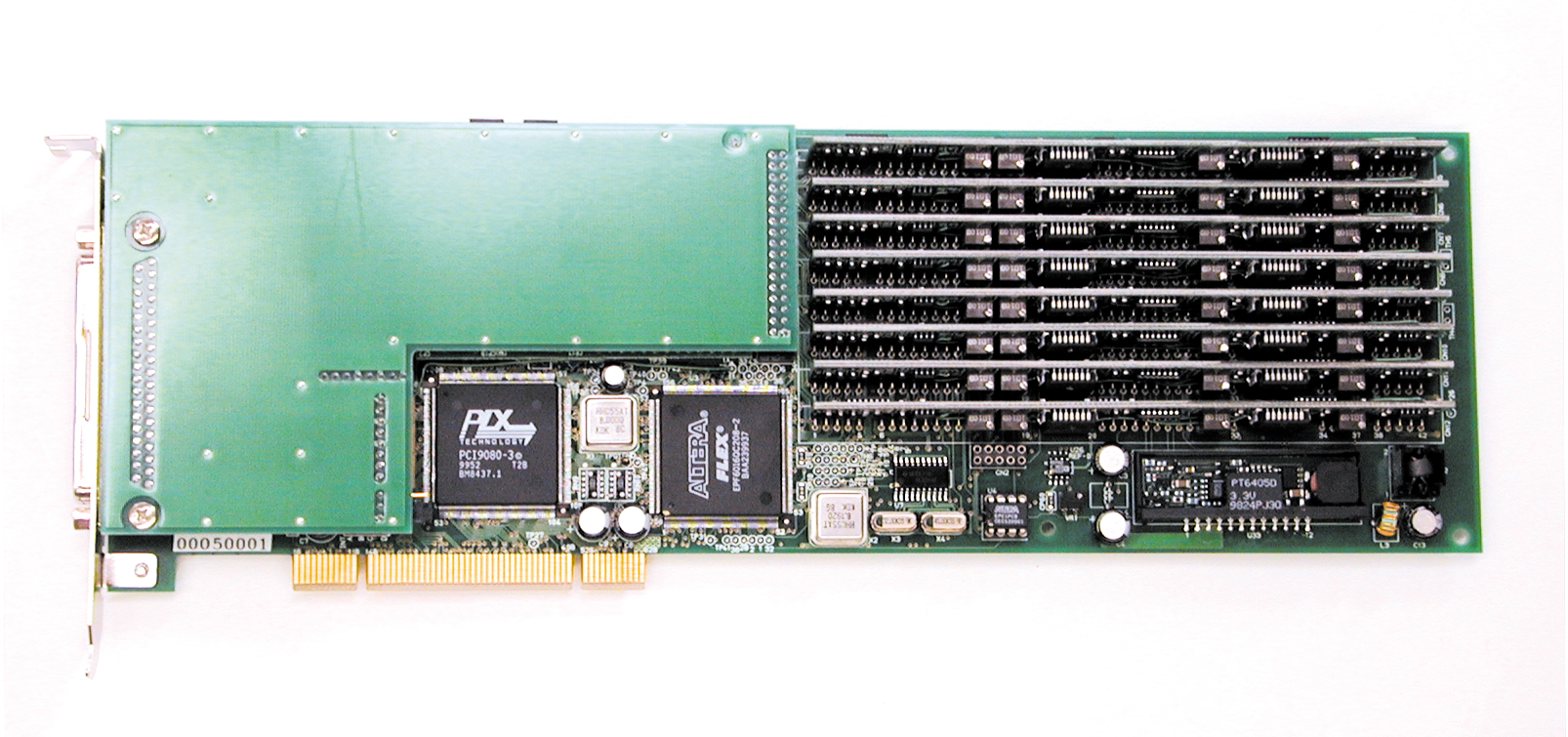

　　PC-Gシリーズ(16ﾋﾞｯﾄ）

■概要
PC-Gシリーズは、PCI-Busシステム対応の16ﾋﾞｯﾄ16CHADボードです。AD変換器をチャンネル毎に搭載し、全チャンネル同時サンプル方式になっています。最高サンプリング周波数は 2MHzを実現し、高速過渡現象や高速遷移状態のおける大量データ収集を可能にしました。内部バッファメモリは、高速サンプリングでは大容量のトランジェントメモリとして動作し、低速 サンプリングではダブルバッファメモリとして動作するため、長時間の連続したデータ収集を可能としました。

■特長
32M（最大64M）ワードのトランジェントメモリを搭載し、 全チャンネル最高サンプリング周波数にて同時サンプル可能 チャンネル独立のAD変換器を搭載し、位相差及びクロストークが極めて少ない	複数枚による全チャンネル同時計測が可能。

　

■16ﾋﾞｯﾄ系共通仕様
動作設定	プログラマブル
動作モード	AD動作モード	ノーマルモード トリガモード リトリガモード プリトリガモード ポストトリガモード
チャンネル設定方式	ランダム指定（計測するＣＨ、及び順序を任意に設定）
サンプリング機能	タイムベース	内部： 8.0000MHz， 8.1920MHz 外部： 外部クロック入力(TTL)
	クロック設定	24ビットカウンタで分周して設定（約0.5Hz〜最高サンプリング周波数）
	最大サンプリング数	32Mサンプル（64Mオプション）/使用チャンネル数、無限
	クロック出力	サンプリングクロックの同期信号を出力
トリガ機能	トリガソース	外部信号トリガ（標準） 入力信号トリガ（最大16CH）
	チャンネル数	１チャンネル
	信号形式	シングルエンド
	入力電圧	±5V
	入力インピーダンス	1Mオーム
	トリガスロープ	立ち上がり、立ち下がり
	トリガレベル	±5Vを128分割
	トリガモード	トリガ リトリガ プリトリガ ポストトリガ
	最大プリトリガサイズ	（メモリ容量−１００）÷ＣＨ数
データバッファメモリ	トランジェントメモリ方式又はダブルバッファメモリ方式	32Mワード（標準）　注）ﾓｼﾞｭｰﾙ１枚に対して (64Mワードオプションあり）
データ形式	2'sコンプリメント
アナログ入出力形式	シングルエンド
アナログ入出力コネクタ	37ピンD-subコネクタ
ホストコンピュータインタフェース	PCI-Bus32ビットシステムに準拠
ソフトウェア	PC-Gボードシリーズ用デバイスドライバー及び基本サブルーチンプログラム 多チャンネル波形スコープ「ＭＷＳ」（別売）
寸法	PCIロングカードサイズ　311.17mm×106.68mm
供給電源	+5V　3A
使用環境	温度　+5℃〜+35℃、湿度　20%〜85%（但し、結露しないこと）

■PC-Gシリーズ仕様
モデル名	PC-G1616 -333K	PC-G1616 -1M	PC-G1608 -2 M
仕様
入力チャンネル数	16CH	16CH	8CH
入力信号形式	シングルエンド
入力電圧	±5V(オプションで±10V指定可）
入力インピーダンス	1Mオーム以上
サンプリング方式	全チャンネル同時サンプリング
AD変換分解能	16ﾋﾞｯﾄ
最高サンプリング周波数	333kHz	1MHz	2MHz

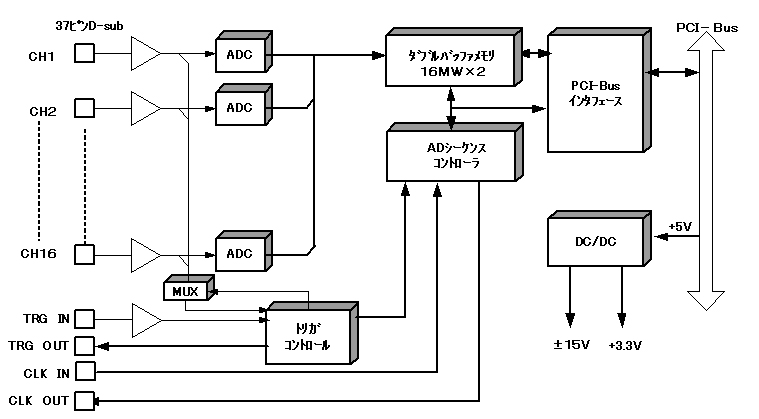

■PC-Gシリーズブロック図

---

■24ビットΔΣオーバーサンプリングAD・DAボード
　　　PC-SAD2400シリーズ（24ﾋﾞｯﾄ）

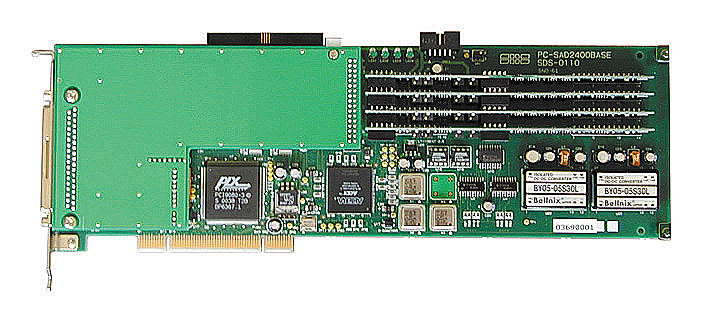

PC-SAD2400

■概要
PC-SAD2400シリーズは、24ビット多チャンネルΔΣオーバーサンプリングAD・DAボードです。 AD・DA変換機は、チャンネル毎に搭載し全チャンネル同時サンプル、同時出力方式になっています。 データ収集の最高サンプリング周波数は100kHz、出力周波数は192kHzを実現し、高速、高精度な計測、制御 を可能にしました。PCI-Busとのデータ転送には入出力にFIFOを使用することにより高速かつ連続した転送を 可能にします。

■特長
PCI-Busシステム対応の高速・高精度多チャンネル24ビットAD・DA変換ボード 全チャンネル同時サンプル、同時出力 32kHz、44.1kHz、49kHz、96kHz等のディジタルオーディオ用クロックソースの選択が可能	PCI-Busとのデータ転送に64kロングワードのFIFOを持ち、高速かつ連続して転送が可能 複数枚での同時サンプル、同時出力が可能

■24ﾋﾞｯﾄ系共通仕様
動作設定	プログラマブル
動作モード	AD動作モード	ノーマルモード トリガモード
	DA動作モード	ノーマルモード トリガモード
チャンネル設定方式	ランダム指定（計測するＣＨ、及び順序を任意に設定）
サンプリング機能	タイムベース	内部： 25.6MHz， 24.576, 22.5792MHz 外部： 外部クロック入力(TTLレベルでサンプル周期の256倍）
	クロック設定	24ビットカウンタで分周して設定
最大サンプリング数	4Gサンプル、無限
トリガ機能	トリガソース	外部信号トリガ
	チャンネル数	１チャンネル
	信号形式	シングルエンド
	入力電圧	±5V
	入力インピーダンス	1Mオーム
	トリガスロープ	立ち上がり、立ち下がり
	トリガレベル	±5Vを128分割
データバッファメモリ	FIFO方式　64K×32ビット
データ形式	2'sコンプリメント
アナログ入出力形式	シングルエンド
アナログ入出力コネクタ	37ピンD-subコネクタ
ホストコンピュータインタフェース	PCI-Bus32ビットシステムに準拠
ソフトウェア	PC-SAD2400ボードシリーズ用デバイスドライバー及び基本サブルーチンプログラム（Windows7,Linux） 多チャンネル波形スコープ「ＭＷＳ」（別売）
寸法	PCIロングカードサイズ　311.17mm×106.68mm
供給電源	+5V　2A
使用環境	温度　+5℃〜+35℃、湿度　20%〜85%（但し、結露しないこと）

　

■PC-SAD2400シリーズ仕様
モデル名	PC-SAD2400	PC-SAD2410	PC-SAD2420
仕様
入力チャンネル数	8CH	-	4CH
入力インピーダンス	1Mオーム以上	−	1Mオーム以上
AD変換分解能	24ﾋﾞｯﾄ	−	24ﾋﾞｯﾄ
AD変換方式	ΔΣ128倍オーバーサンプリング	−	ΔΣ128倍オーバーサンプリング
AD最高サンプリング周波数	100kHz	−	100kHz
AD最低サンプリング周波数	1kHz	−	1kHz
ADデータ遅延	38.7（1/fs)	−	38.7（1/fs)
入力信号トリガ機能	なし
サンプリング方式	全チャンネル同時サンプリング
入出力信号形式	シングルエンド
入出力電圧	±5V
出力チャンネル数	−	8CH	4CH
出力インピーダンス	−	50オーム以下
DA変換分解能	−	24ﾋﾞｯﾄ
DA変換方式	−	ΔΣ128倍オーバーサンプリング
DA最高サンプリング周波数	−	192kHz
DA最低サンプリング周波数	−	8kHz
DAデータ遅延	−	43.5(1/fs)

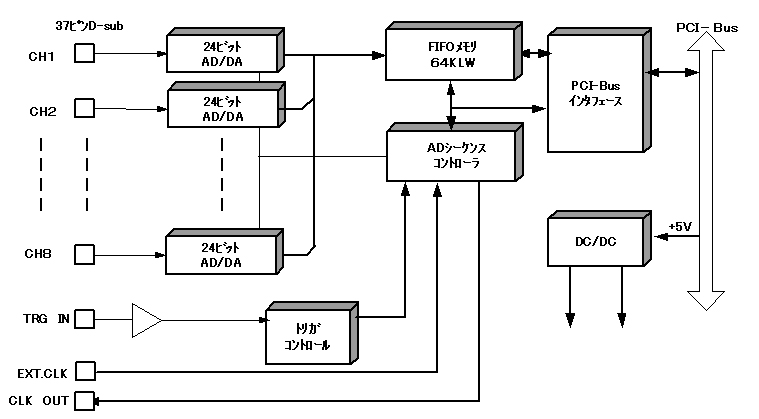

■PC-SAD2400シリーズブロック図

---

■8CHアンプ・フィルタボード
　　PC-SAD8AFシリーズ

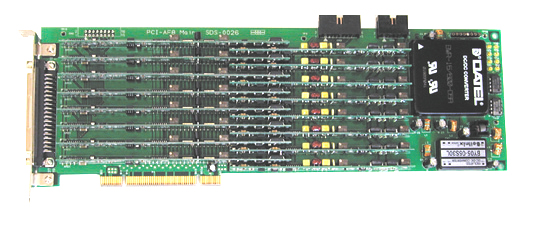

PC-SAD8AF1-A

■概要
PC-SAD8AFシリーズは、PC-G、PC-SAD2400シリーズ対応の8CHアンプ・フィルタボードです。入力アンプ部は、各チャンネル独立にカップリング・ゲイン・オフセット を設定できます。フィルタ部は、全チャンネル同一のローパス遮断周波数を設定します。各種設定パラメータは、PC-G、PC-SAD2400シリーズのボードより 専用のシリアルインタフェースにより設定します。

■特長
アンプ部は各チャンネル独立にカップリング・ゲイン・オフセットが設定可能 入力カップリングにＩＣＰモードをサポートし、直接に加速度センサー等が接続可能	フィルタ部はカウエル特性・ベッセル特性が選択でき、入力信号に対応した選択が可能 フィルタに外部クロックモード機能を持ち、任意の遮断周波数が実現できます。（100倍のクロックが必要）

■8CHアンプ・フィルタボードシリーズ仕様
モデル名	PC-SAD8AF1 -A	PC-SAD8F1 -A	PC-SAD8AF2 -A	PC-SAD8F2 -A	PC-SAD8A -A
仕様
入力チャンネル数	8CH
入力カップリング	DC,AC,ICP,GND	DC,AC,GND	DC,AC,ICP,GND	DC,AC,GND	DC,AC,ICP,GND
オフセットコントロール	有	−	有	−	有
利得（倍）	0.5,1,2,4,8,16,32,64	1	0.5,1,2,4,8,16,32,64	1	0.5,1,2,4,8,16,32,64
フィルタ特性	カウエル		ベッセル		−
ローパスフィルタ遮断周波数(Hz）	10、20、50、100、200、500、1k、2k、5k、10k、20k、25k、EXT、スルー				−
最小減衰量(TYP）、減衰傾度	80dB、80dB/oct		80dB、48dB/oct		−
入出力絶縁	非絶縁型

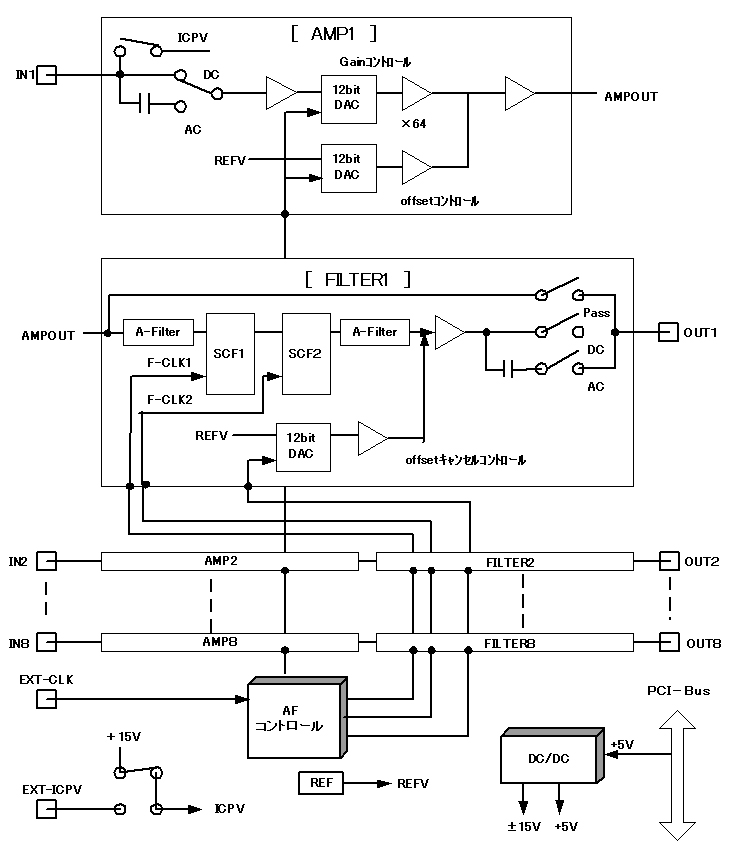

■PC-SAD8AFブロック図

---
