＜＜　弊社製品に関連する用語　＞＞
＜　チャンネル数　＞
　入出力するアナログ信号の点数（又は、本数）を言います。ＡＤ変換の場合は入力チャンネル数、ＤＡ変換の場合は出力チャンネル数と言います。

＜　サンプリングクロック　＞
　ＡＤ変換及びＤＡ変換シーケンスの起動クロックを言います。クロックの立ち上がりに同期して、ＡＤ変換及びＤＡ変換を全チャンネル数行います。
　以下の３種類から選択可能です。
・内部の水晶発信子（8.0000MHz,8.1920MHz,6.1440MHz,5.6448MHz）のベースクロックを選択して、内部のカウンタにて分周したクロック
　　例　ベースクロック　分周設定値　　サンプリングクロック
　　　　　8.0000MHz　　　　8000　　　　　　　1kHz
　　　　　8.1920MHz　　　　8000　　　　　　　1.024kHz
　　　　　6.1440MHz　　　　　64　　　　　　　96kHz
　　　　　6.1440MHz　　　　 128　　　　　　　48kHz
　　　　　6.1440MHz　　　　 192　　　　　　　32kHz
　　　　　5.6448MHz　　　　 128　　　　　　　44.1kHz
　　注）製品により、ベースクロックが異なる場合があります。
・外部クロック　　　　外部端子（ＣＬＫ　ＩＮ）からのクロック
・外部分周クロック　外部端子（ＣＬＫ　ＩＮ）からのクロックを１６ビットカウンタで分周したクロック

＜　フレーム　＞
　１回分の計測を１フレームと呼びます。リトリガモードはこのフレームを指定した回数だけ繰り返します。

＜　フレームサイズ　＞
　１フレームでｎ回のサンプリングを行う場合に、このｎをフレームサイズと呼びます。最大４Ｇ指定、又は無限が設定可能です。

＜　外部トリガ信号　＞
　外部の事象に同期して計測を開始したい場合に使用します。
　ＴＲＧ　ＩＮ端子（アナログ信号）からの入力信号を示し、電圧レベル・立ち上がり／立ち下りの指定ができ、この信号でＡＤ動作の開始ができます。
また、機種により、入力チャンネルの何れかをトリガ信号に指定（チャンネルトリガ）できるオプションがあります。

＜　ランダムチャンネル指定　＞
　計測するチャンネル及び順序を自由に設定できます。又、ホストコンピュータに転送する順序もこの指定で決定します。
　　例　計測チャンネル数＝４　計測チャンネル順序＝８、４、７、１
　　ソフトウェア設定
　　　　チャンネル数　　　　＝　４
　　　　ランダム指定
　　　　 順序　　　チャンネル番号
　　　　　１　　　　　　８
　　　　　２　　　　　　４
　　　　　３　　　　　　７
　　　　　４　　　　　　１

＜　プリトリガ　＞
　外部トリガ入力が発生する以前のデータのサンプリングをプリトリガ動作と呼びます。
　　　　どのくらい前かを指定する値は、プリトリガサイズで指定します。但し、プリトリガサイズ値に達しない状態でトリガが発生した場合は、不足分のデータは不定のデータとなります。尚、不定のデータ量はプリトリガステータスコマンドにて確認できます。

＜　リトリガ　＞
　トリガモードの計測を繰り返し行うモードを、リトリガモードと呼び、トリガ入力による繰り返しサンプリングが可能となります。この時の繰り返し回数をリトリガカウンタで指定します。

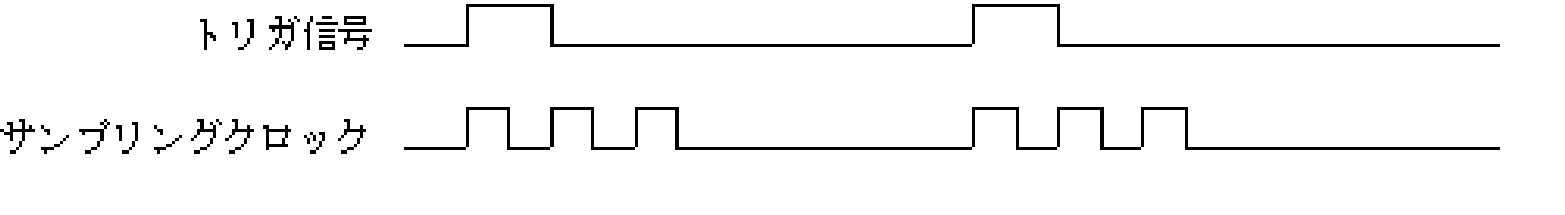

　　　例　立ち上がりトリガを使用し、フレームサイズ＝３、リトリガカウンタ＝２の場合のタイミングは次の様になります。

＜　ポストトリガ　＞
　トリガを受信してから、指定した間隔を遅延して計測を開始します。間隔は、指定したサンプリングクロックの個数（ポストサイズ）で指定します。
遅延時間は最大＋１μSECの誤差が生じます。

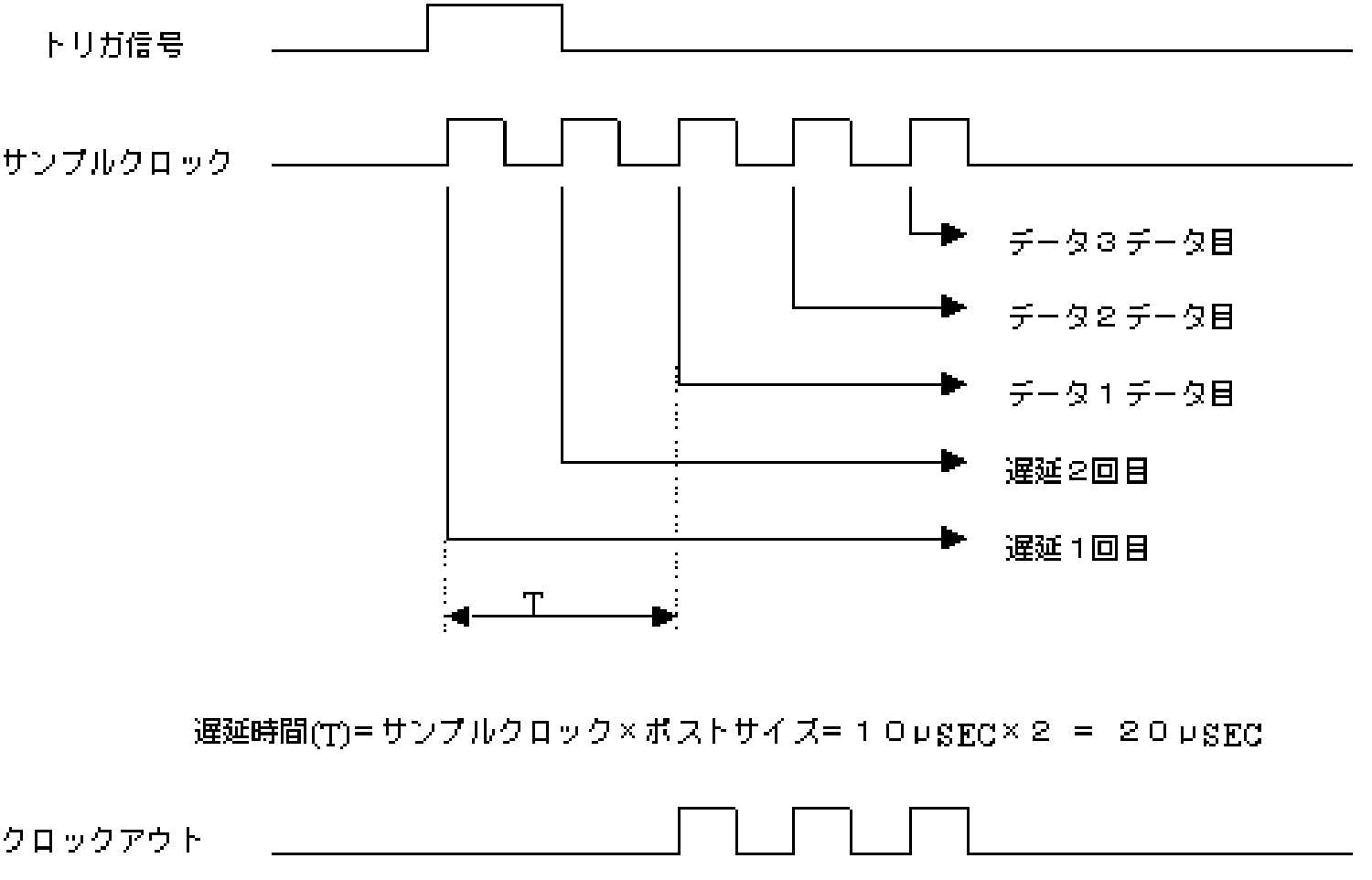

　　例　立ち上がりトリガ、フレームサイズ＝３、ポストサイズ＝２の場合のタイミングは次の様になります。サンプリング周波数＝100ｋHz（10μ）

＜　サイクル動作　＞

　サイクルモードは、転送されたＤＡデータ（フレームサイズ×チャンネル数）をサイクルカウンタで設定された回数分、繰り返し出力します。途中で、出力を停止したい場合は、ストップコマンドを使用します。但し、停止する位置は各フレームの区切り目となります。このモードはあるパターンデータを繰り返し出力したい場合に有効です。
　 　　　但し、フレームサイズには以下の制限があります。
　　　　　フレームサイズ×チャンネル数　≦　製品内のメモリ容量

＜＜　ＡＤ変換に関連する用語　＞＞
＜　サンプリング定理　＞
　任意の信号波形において、サンプリング後に再現するためには、サンプリング周波数の少なくとも信号周波数の２倍の周波数が必要である。
　　条件式で表すと
　　　　Fsignal　＜　１／２Ｆsample
　　　　Fsample：サンプリング周波数
　　　　Fsignal：サンプリングしたい信号の周波数

＜　エイリアシング現象　＞
　周波数の折り返し現象のことで、サンプリング周波数（Ｆsample)の１／２以上の高周波成分を持った信号をサンプリング した時、その周波数を１／２　Fsample以下の周波数と混同してしまう現象を言います。 具体例を下記に示します。

＜　アンチ・エイリアシング　フィルタ　＞

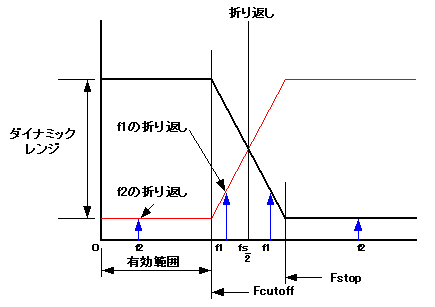

　エイリアシング現象を防ぐ為のフィルタを言います。理想的には下図に示すような特性を持ったローパスフィルタ(LPF)で、 特徴としては
　・カットオフ周波数（Fcutoff)までゲインを保ち、そこから減衰する。
　・1/2FsampleからFstopの範囲の周波数成分のエイリアシング現象がFcutoffより低い周波数で生じないようにする。
　・Fcutoff＞Fsignal
などがあげられます。（但し、波形解析の見地からは位相特性も考える必要があります。）

＜　クロストーク　＞
　チャンネル間で不必要な信号が漏れること，またはその割合を言います。

＜　アクイジションタイム　＞
　アナログ信号のホールド状態からサンプル状態に変わった時、出力が入力信号に追従するように変化してゆき、その誤差が規定範囲内に納まるまでの時間を言います。
弊社の場合は、ＡＤコンバータをチャンネル毎に搭載しているため、ＡＤ変換終了後に、次のＡＤ変換が規定範囲の精度内に納まるまでのＡＤコンバータのサンプリング時間を言います。

＜　ICPモード　＞
"ICP" は "Integrated Circuit Piezoelectric" の略称でPCB社の登録商標です｡ ICP型のセンサは "電圧出力型"､ "低インピーダンス出力型" と呼ばれています｡ センサで内蔵された回路は圧電素子から出力された高インピーダンスの電荷出力を低インピーダンスの電圧出力に変換され、同軸ケーブルで弊社のICP対応機器に接続することが可能です｡
また、ICP型センサ内の回路を動作させるためには定電流源､ DC電圧電源からの電源供給が必要ですが、弊社のICP対応機器に内蔵しております。
